Skleněný reaktor s elektrickým ohřevem

Elektricky vyhřívaný skleněný reaktor vyrobený Taiji se vyznačuje rychlým ohřevem, vynikající odolností vůči vysokým teplotám a korozi, skvělým hygienickým výkonem, žádným znečištěním životního prostředí, snadným používáním atd.

Odeslat dotaz

Chat teď

Elektricky vyhřívaný skleněný reaktor

Hlavní vlastnosti
1. Elektrický vyhřívaný skleněný reaktor vyráběný Taiji se vyznačuje rychlým ohřevem, vynikající odolností proti vysoké teplotě a korozi, skvělým hygienickým výkonem, žádným znečištěním životního prostředí, snadným používáním atd.
2. Jedná se o nový typ procesního zařízení vykládaného sklem vyráběného na základě nejmodernějších technologií doma i v zahraničí. Rozsáhlé uplatnění nachází ve farmaceutickém, chemickém, potravinářském, přírodním koření, potravinářských přísadách, lehkém průmyslu a dalších oborech.
3. Průmyslový reaktor se skládá z tělesa, krytu, míchadla, pláště, topné trubky, nosné a pohonné jednotky, těsnící jednotky atd. Materiály a trysky lze určit podle procesních požadavků zákazníka. Navrhujeme a vyrábíme i nestandardní reaktory dle potřeb zákazníka.
4. Náš elektrický reaktor vyložený sklem používá vysoce výkonný smalt TJ09, který je potažen na vnitřním povrchu reaktoru sofistikovanou technologií smaltu, což zajišťuje vynikající odolnost proti korozi, mechanickým nárazům a prudkým změnám teploty a pozoruhodnou životnost.
5. V Taiji nabízíme širokou škálu elektricky vyhřívaných skleněných reaktorů, které jsou dostupné ve všech typech specifikací. Mezi modely patří K50L, K100L, K200L, K300L, K500L, K1000L, K1500L, K2000L, K3000L, K4000L, K5000L atd.

Pracovní princip
Chemický reaktor vyložený sklem používá k ohřevu teplonosného oleje v plášti elektrickou topnou tyč. Jakmile se teplota zahřeje na požadovanou úroveň, přístroj pro měření a řízení teploty, který se používá k ovládání elektrické topné tyče, ji vypne, aby se udržela konstantní teplota.

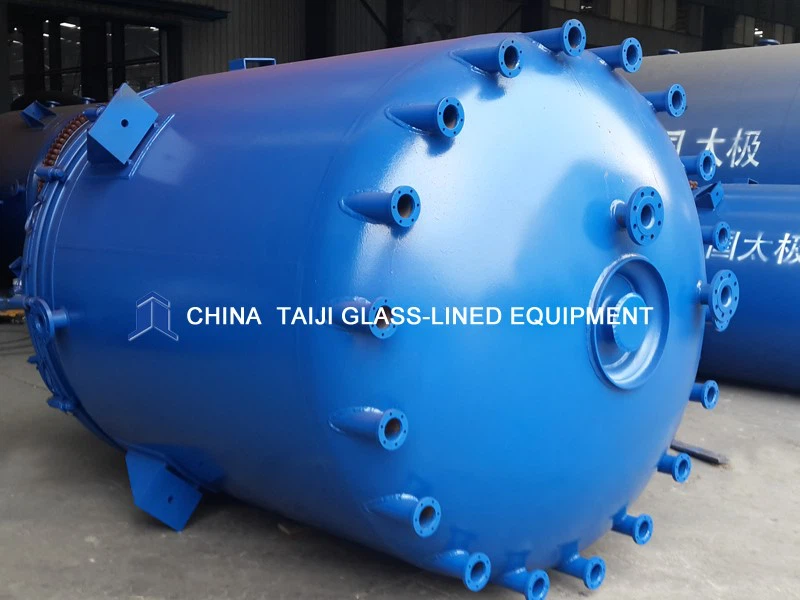

Vzorky

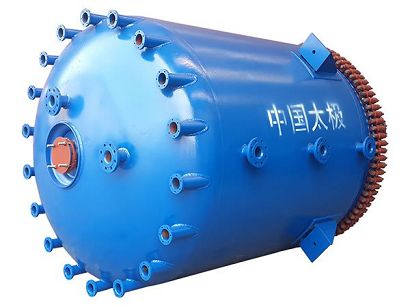

image001(001).jpg image002(001).jpg

Technické parametry skleněného reaktoru
Design Kreslení

					Vnitřní nádoba					Bunda
Návrhový tlak (MPa)					0.4/0.6/1.0					bankomat
Návrhová teplota (stupně)					-19 stupňů /200 stupňů					-19 stupňů /200 stupňů
Jednotka: mm
Specifikace		K50L	K100L	K200L		K300L	K500L	K1000L	K1500L		K2000L	K3000L	K4000L	K5000L
Nominální kapacita (L)		50	100	200		300	500	1000	1500		2000	3000	4000	5000
Celková kapacita (L)		102	180	325		483	743	1616	2172		2640	4170	5140	6470
Vypočítaná kapacita (poznámky 1) (L)		71	128	247		369	588	1244	1714		2180	3370	4334	5443
Kapacita bundy (L)		84	115	174		218	307	476	300		387	461	774	73
Oblast výměny tepla (㎡)		0.34	0.66	1.26		1.75	2.64	4.55	5.76		7.23	9.33	11.85	13.74
Referenční hmotnost (kg)		446	527	697		966	1174	1885	2280		2535	3555	4055	4940
Hlavní Dimenze	d1	500	600	700		800	900	1200	1300		1300	1600	1600	1750
	d2	700	800	900		1000	1100	1400	1450		1450	1750	1750	1900
	d3	809	918	1028		1130	1230	1571	1622		1622	1964	1964	2152
	d6	608	708	810		910	1010	1312	1389		1389	1690	1690	1840
	h	1835	1980	2245		2595	3035	3500	3700		4050	4210	4650	4820
	h1, h2…	Stejné jako specifikace skleněných reaktorů typu K
Tryska DN	a, b, c, d…	Plášťové spojovací trysky odkazující na stejné specifikace reaktorů typu K se skleněnou vložkou
Bunda Tryska DN	p	65	65	65		65	65	65	65		65	65	65	65
	p1-n	p1-4	p1-6	p1-6		p1-6	p1-9	p1-12	p1-12		p1-12	p1-15	p1-15	p1-18
	k1, k2…	Velikost trysek se vztahuje ke stejným specifikacím reaktorů typu K se skleněnou vložkou
Řídit	DN	40	40	50		65	65	80	80		80	95	95	95
Řídit	h5	950	950	953		1170	1170	1320	1320		1320	1360	1360	1360
Poznámky 1: Vypočítaná kapacita: Objem pod přírubou s vysokým hrdlem.
